Monterings- och bruksanvisning

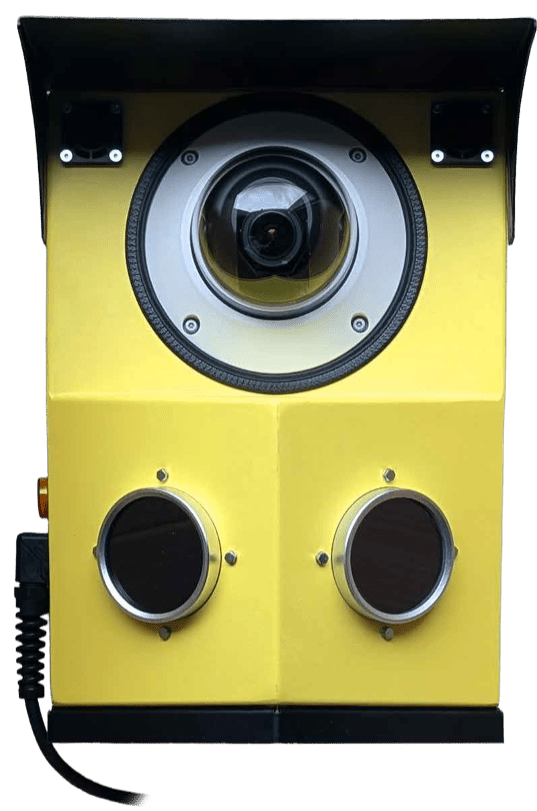

Video GUARD COMPACT

VIDEOGUARD kompakt

Länkar till kapitel

  1. Fastsättning på behållaren
  2. Fäst behållarens stödben
  3. Fästning av konsolen
  4. Anslut och slå på
  5. Fixa videoskydd
  6. Rikta in VIDEO GUARD
  7. Ha Video Guard aktiverat
  8. Instruktioner för installation
  9. Valfritt
  10. Returnera följesedel

INLEDNING

Tack för att du valde VIDEO GUARD. VIDEO GUARD erbjuder mobila videobaserade larmsystem för att skydda mot obehörigt intrång, vandalism och stöld.

I det följande kommer du att lära dig hur du konfigurerar och använder VIDEOÖVERVAKNING KOMPAKT förklaras. Men om du har några frågor om funktionen eller uthyrningen Om du har några frågor är du välkommen att kontakta oss på följande telefonnummer:

+46 (0)10-583 0550

(kl. 8.00-17.00)

1. FASTSÄTTNING PÅ BEHÅLLAREN

Fäst behållarstödbenets bas på behållaren. Använd de standardiserade fästena på behållaren för detta.

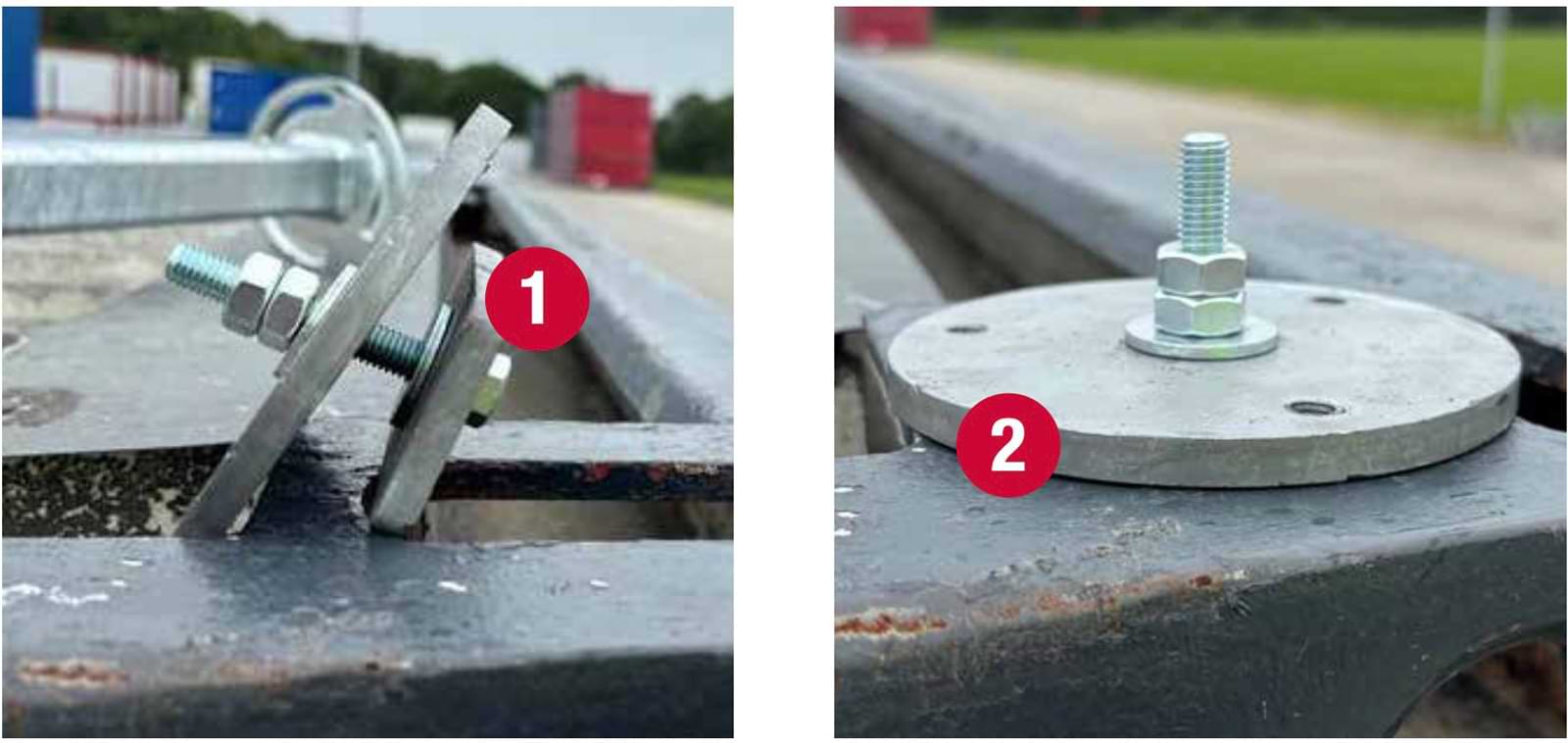

Den fyrkantiga motplattan ① in i behållarens hörn och fäst med den runda plattan ② motplattan.

Monteringsanvisning VIDEOGUARD compact Bild 2

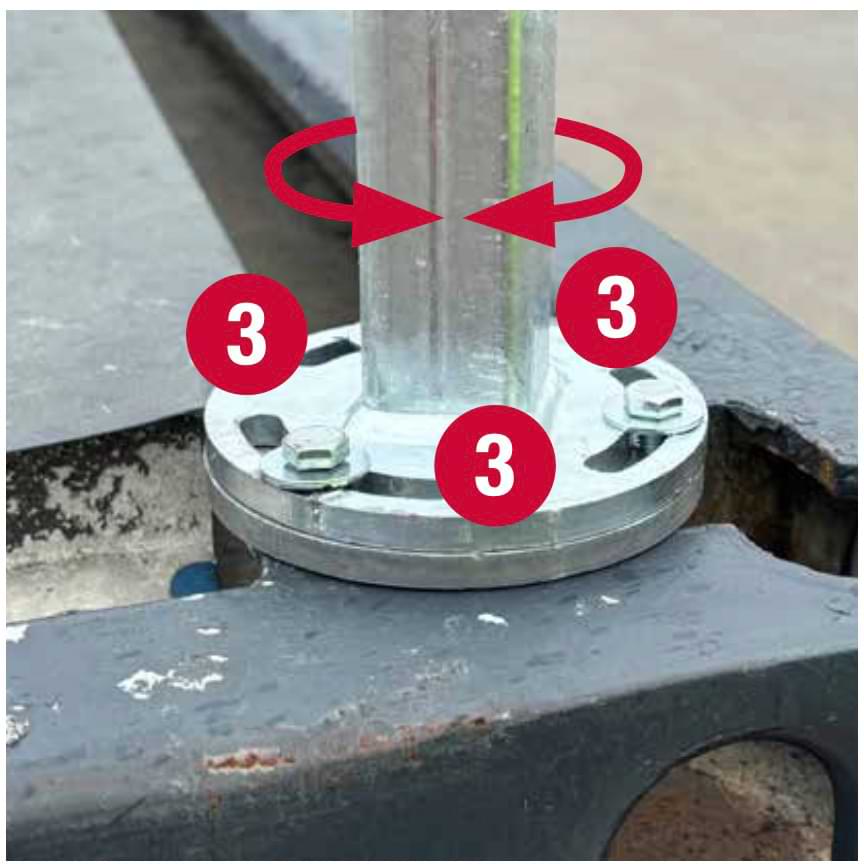

2. fäst behållarens stödfot

Skruva fast behållarens stödben ordentligt i underredet. Containerns stödfot kan roteras tack vare de slitsade hålen ③ på foten.

Monteringsanvisning VIDEOGUARD compact Bild 3

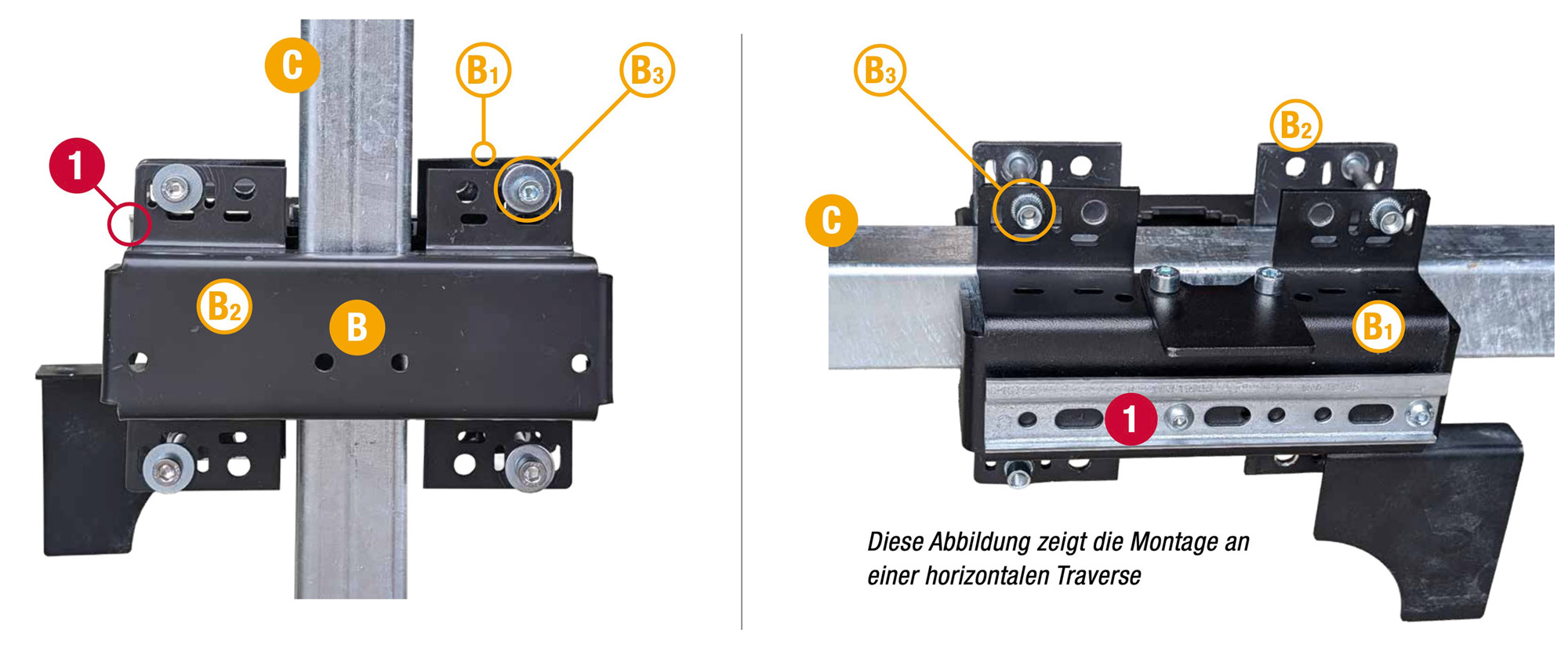

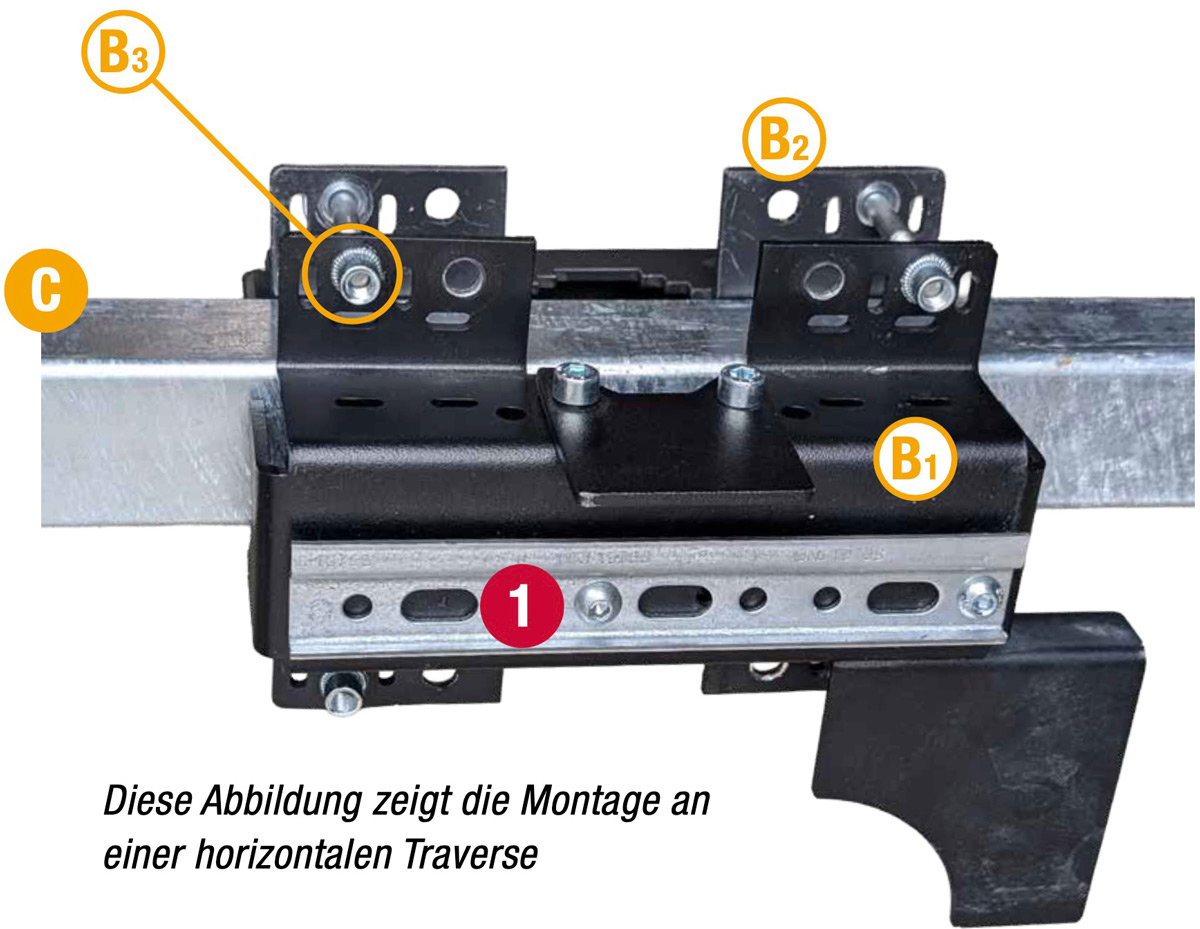

3. FÄST KONSOLEN

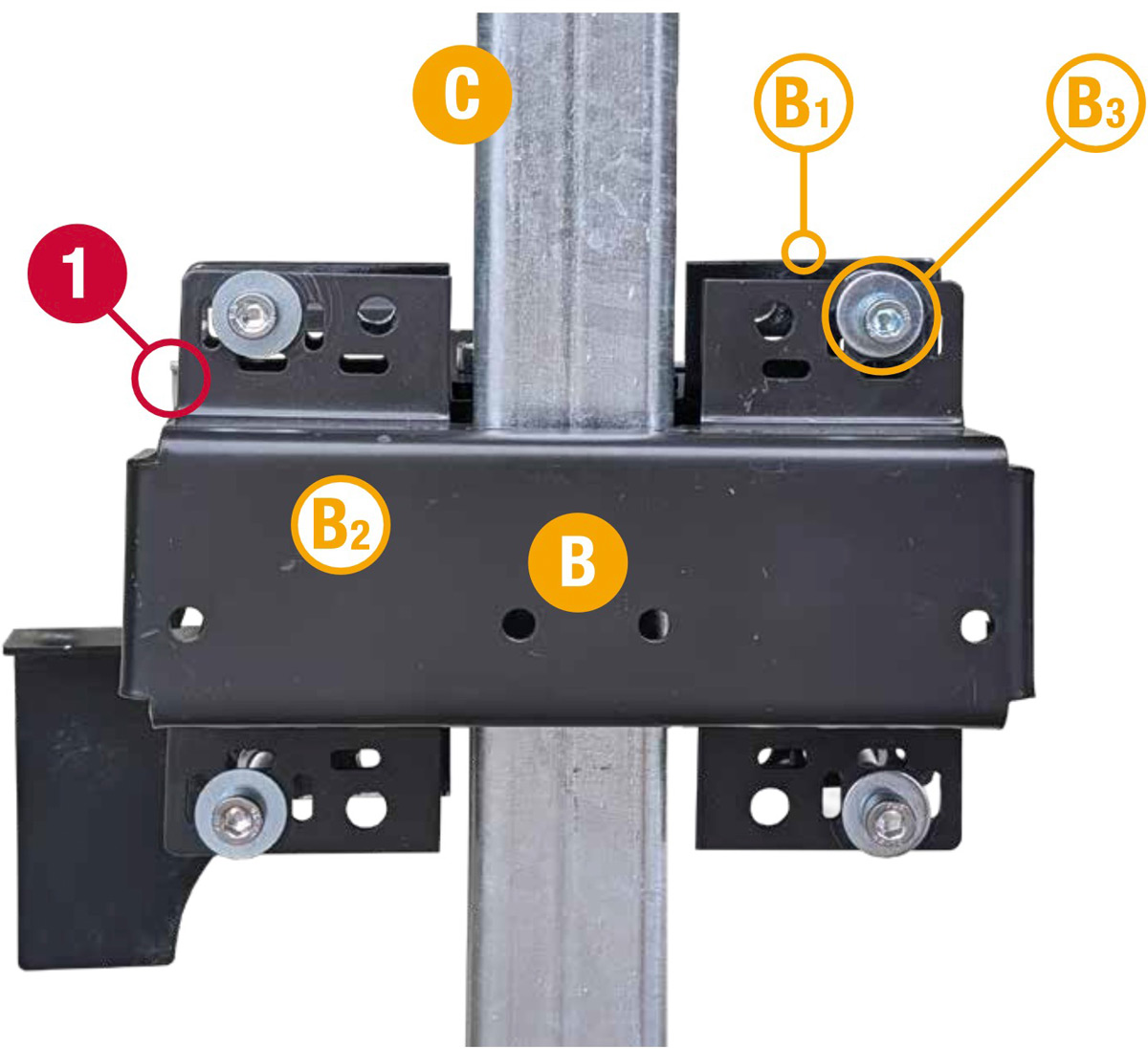

VIDEO GUARD COMPACT-fästet 🅑 (bestående av skenfäste 🅑 1 och motfäste 🅑 2) fästs på en vertikal mast (t.ex. 🅒 containermast eller en horisontell tvärbalk som på byggnadsställningar) med 4 av samma skruvar 🅑 3 som medföljer (glöm inte brickorna).

Monteringsanvisning-VIDEOGUARD compact Fig. 6
Monteringsanvisning-VG-kompakt-bild4-enkel
Monteringsanvisning-VG-kompakt-bild4-enkel

Efter installationen måste skenan ① riktas in mot övervakningsområdet med en tolerans på ±45°.

4. ANSLUT OCH SLÅ PÅ

Anslut VIDEO GUARD COMPACT till en 230 V AC-anslutning och tryck på den gröna knappen på baksidan i 3 sekunder. Spänningsindikatorn på sidan av VIDEO GUARD COMPACT ska nu visa 230 V.

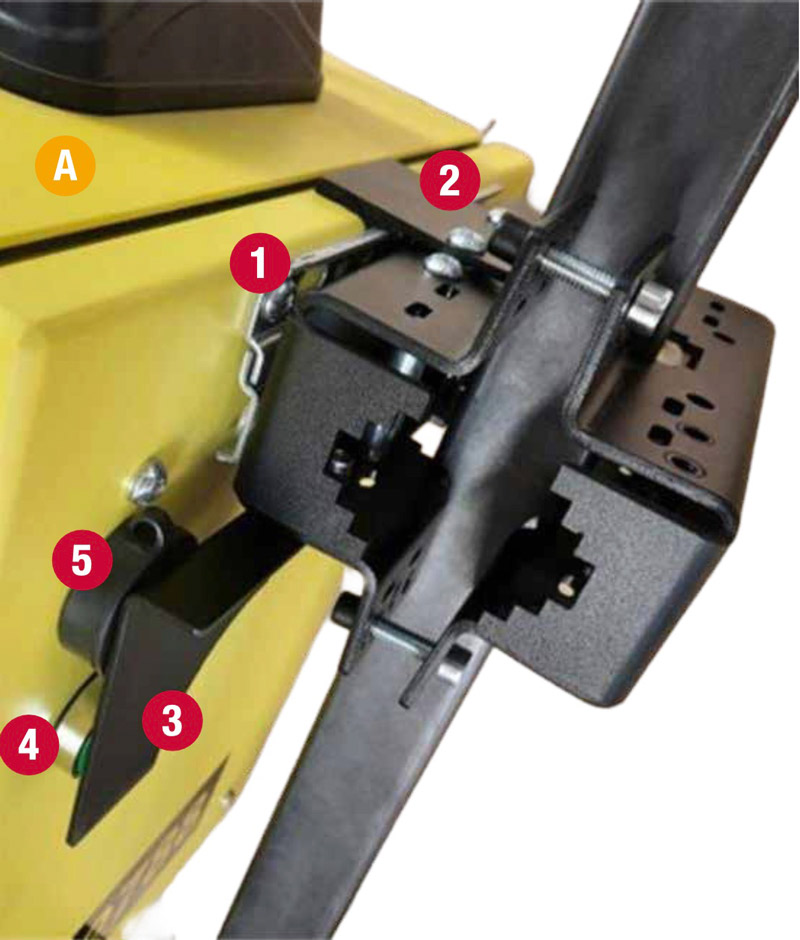

5. FIXA VIDEOSKYDD

Häng VIDEO GUARD COMPACT 🅐 på skenan ① och skruva sedan fast fästplattan ② så att VIDEO GUARD COMPACT sitter fast på skenan. Täckplattan ③ på fästet måste täcka den gröna knappen ④ och låset ⑤.

Monteringsanvisning VIDEGUARD kompakt-bild7

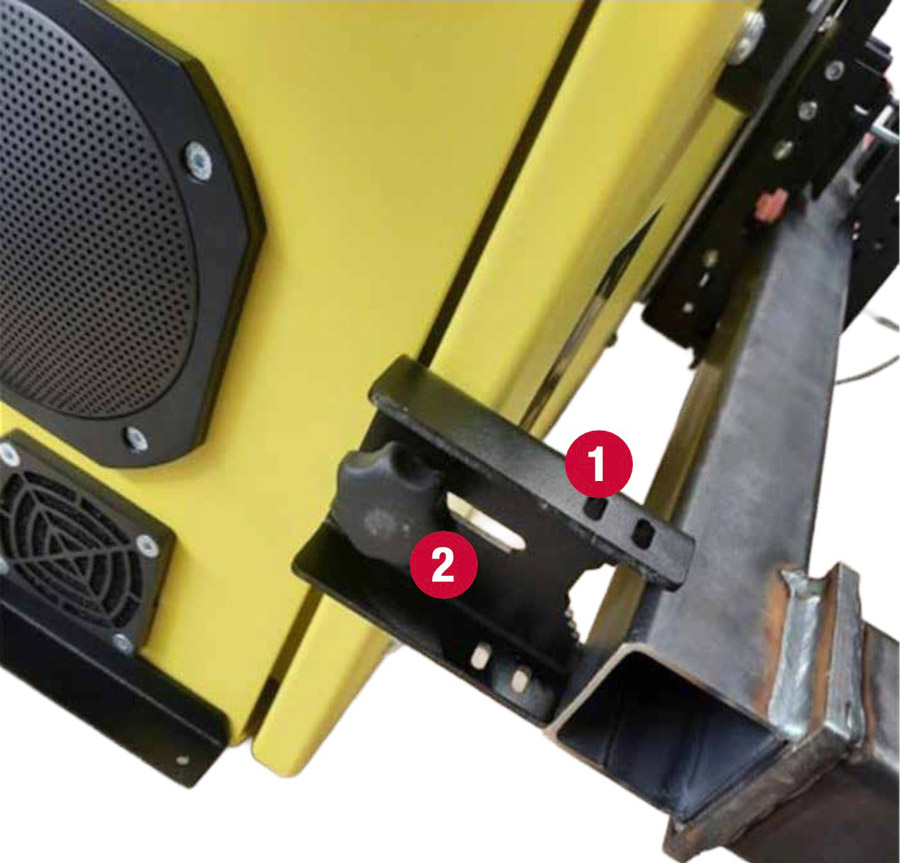

6. RIKTA IN VIDEOSKYDDET

Använd den justerbara distansen ① och låsskruven ② på undersidan av VIDEO GUARD COMPACT för att luta eller vinkla den efter behov.

Monteringsanvisning VIDEGUARD kompakt-bild8

7. HA VIDEOSKYDD AKTIVERAT

Kontakta din ansvariga VIDEOGUARD24-försäljningsrepresentant för att slutföra installationen av VIDEO GUARD COMPACT.

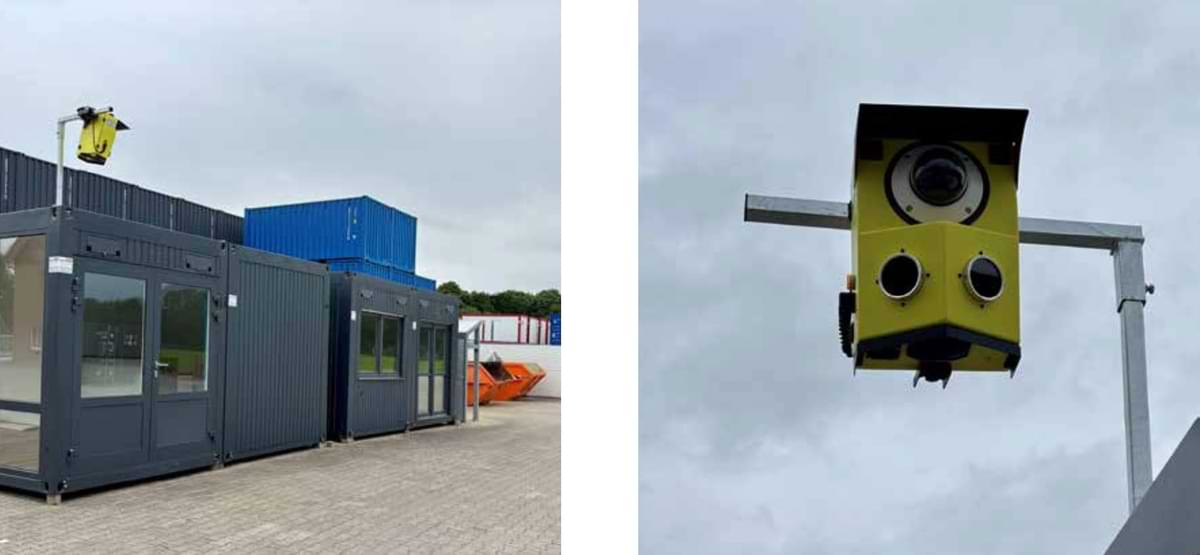

INSTALLATIONSANVISNINGAR

  • COMPACT ska lutas något framåt mot övervakningsområdet (minsta höjd 2,5 m).
  • Övervakningsområdets slut är inte längre bort än 40 meter.
Monteringsanvisningar Monteringsanvisningar VIDEO GUARD COMPACT

VALFRI

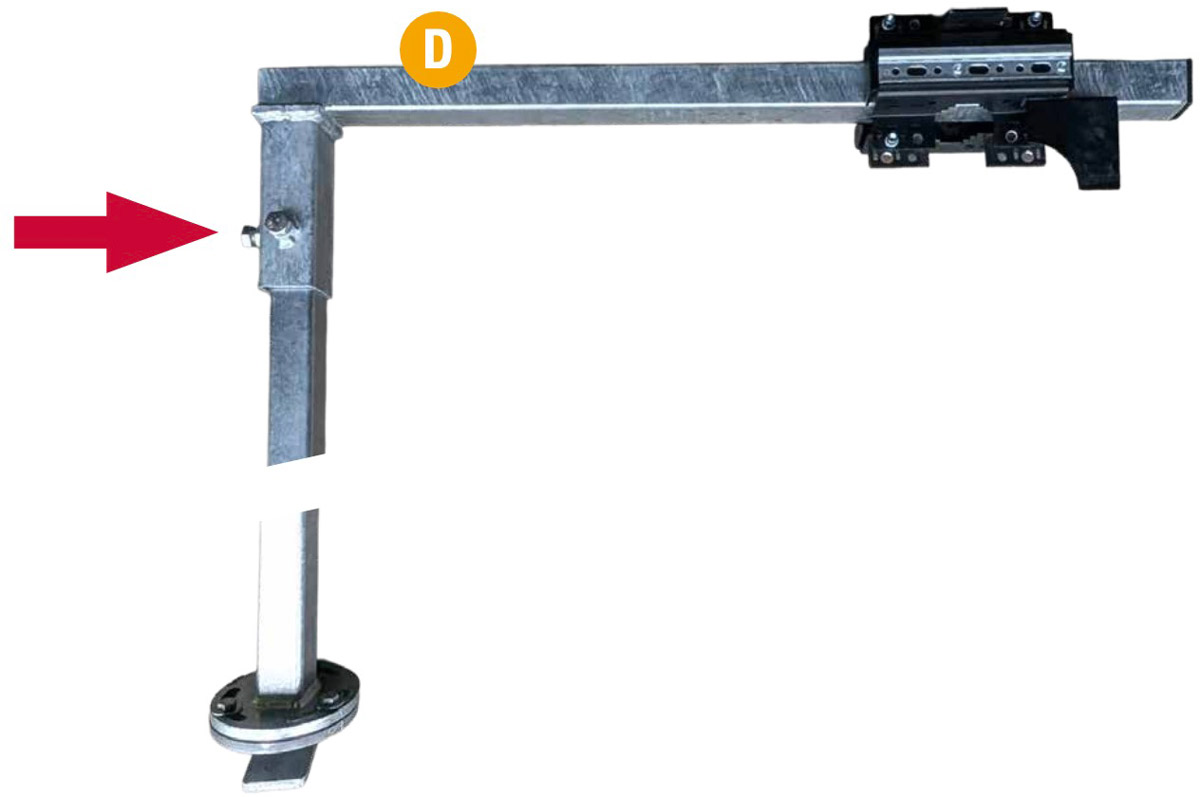

Om du vill kunna se över sidan av containern när du använder containermasten behöver du en 🅓 utskjutande arm. När den är monterad placeras den utskjutande armen på containermasten och fästs med två M12 x 20 mm-skruvar.

Monteringsanvisningar-VG-kompakt-bild9

Om du har ytterligare frågor om funktionen eller hyra av en VIDEO GUARD , tveka inte att kontakta oss på följande telefonnummer:

+46 (0)10-583 0550

(kl. 8.00-17.00)

RETURFRAKTSEDEL

Bifoga denna ifyllda returfraktsedel när du returnerar VIDEO GUARD:

Ladda ner följesedel för retur
