1. INLEDNING

Tack för att du valde VIDEO GUARD från ADDSECURE. VIDEO GUARD är ett mobilt säkerhets- och videostött larmsystem för att skydda tillgångar, byggarbetsplatser och områden mot obehörigt intrång, vandalism och stöld.

You are currently viewing a placeholder content from YouTube. To access the actual content, click the button below. Please note that doing so will share data with third-party providers.

More Information
Unblock content Accept required service and unblock content
VIDEO GUARD:s struktur och användning förklaras nedan. Men om du har några frågor om funktionen eller uthyrningen av en VIDEO GUARD, tveka inte att kontakta oss på följande telefonnummer:
+46 10830550

(kl. 8.00-17.00)

2. TRANSPORT AV VIDEOVAKTEN

VIDEO GUARD får endast flyttas eller transporteras när den är avstängd och masten är indragen, eftersom skador på utrustningen och masten annars inte kan uteslutas.

CRANE

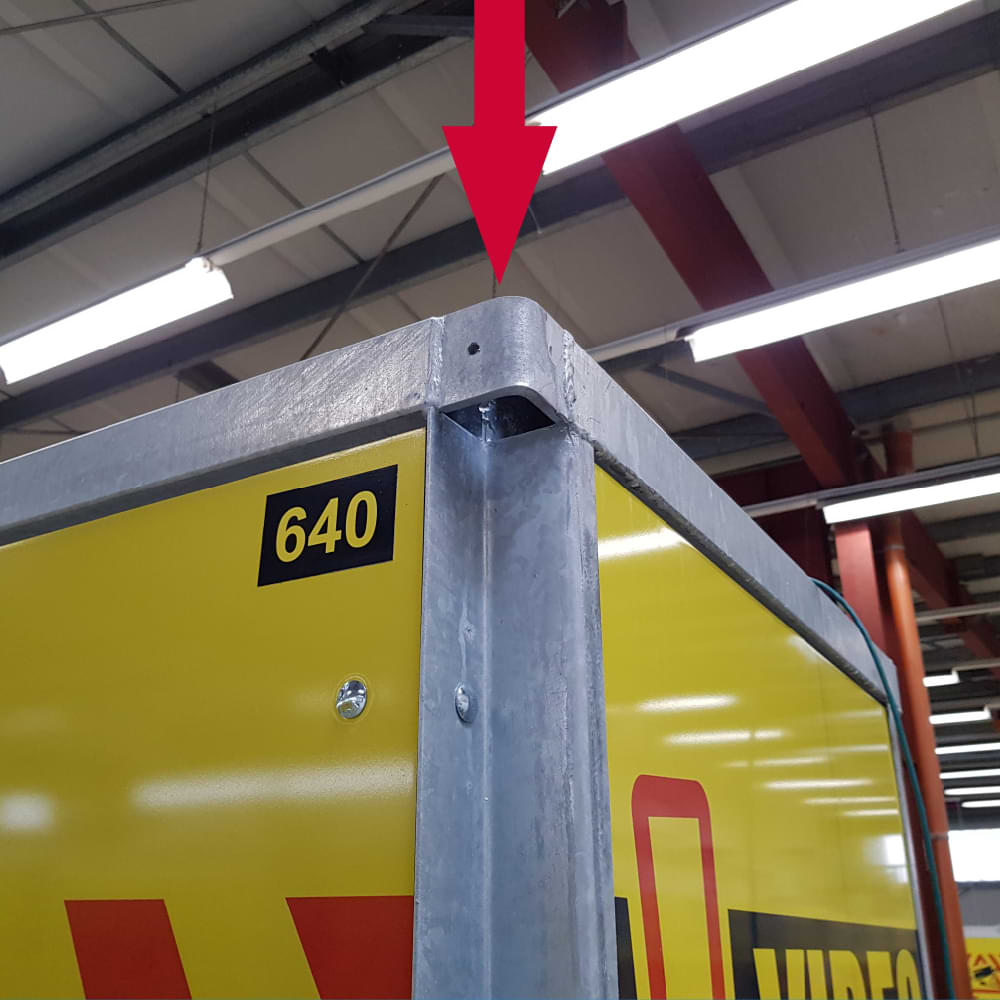

För transport med kran finns lyftöglor i de fyra övre hörnen för att lyfta VIDEO GUARD .

Video Guard Ultra instruktioner Bild 1

STAPLER

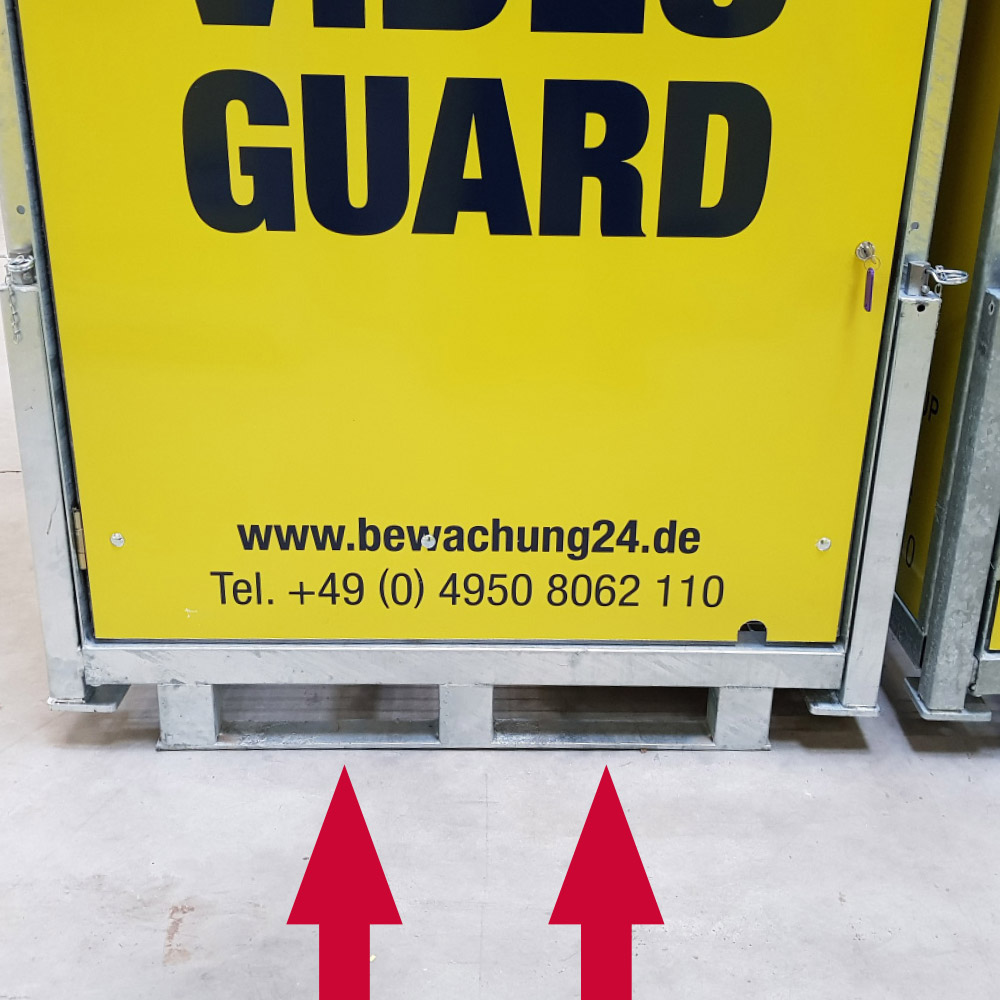

För transport med gaffeltruck och pallyftare finns gaffelfästen längst ner på gafflarna. VIDEO-VÄKT avsedda. Använd endast dessa två alternativ, annars kan apparaten skadas och din säkerhet äventyras.

Transport med gaffeltruck och pallyftare är fästen för gafflarna längst ner på VIDEO GUARD

Säkerställ också tillräcklig transportsäkerhet, t.ex. genom att använda extra surrningsband.

OBSERVERA! VIDEO GUARD väger 400 kg. Observera den maximala lastkapaciteten för ditt transportmedel.

IMPLEMENTERING AV VIDEOSKYDDET

Innan VIDEO GUARD flyttas måste ISG Service Center kontaktas på följande telefonnummer:

+46 10830550

(kl. 8.00-17.00)

för att göra systemet klart för transport. Även efter en flytt måste videoanalysen anpassas tekniskt till de nya förhållandena.

3. SÄTTA UPP VIDEOVAKT

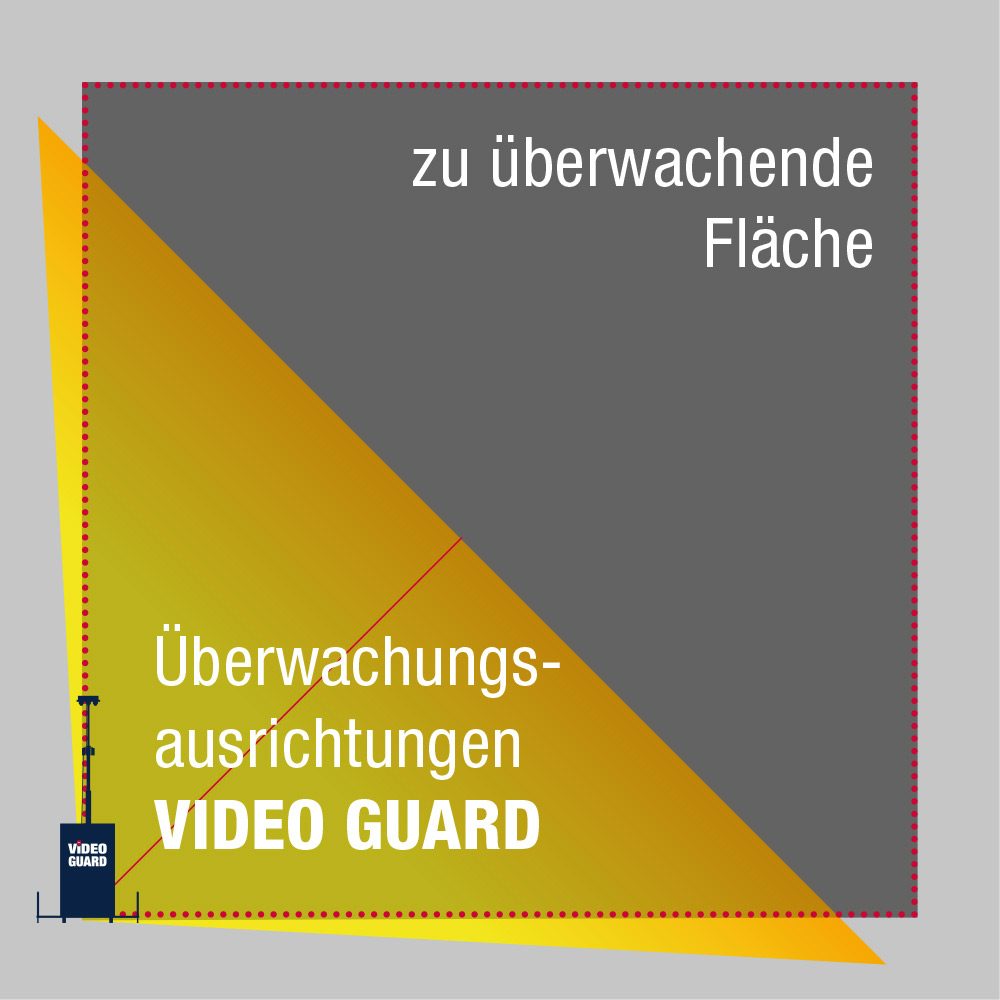

Rikta in systemet så att dörren vetter mot det område som ska övervakas.

Övervakningsinriktning VIDEO GUARD PROFESSIONAL

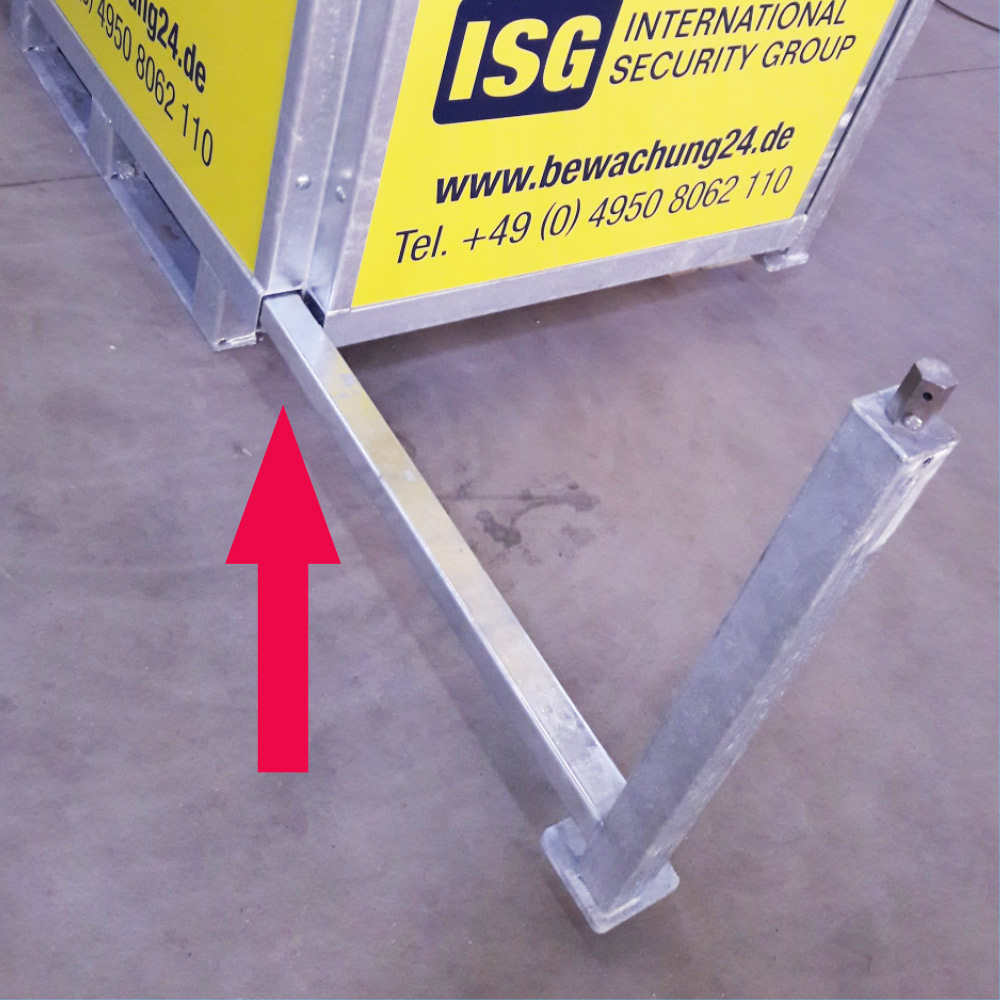

Dra ut alla 4 stödbenen helt och hållet.

Dra ut alla 4 stödfötterna helt och hållet
Placera träskivorna (vänster batterilåda) under fötterna.

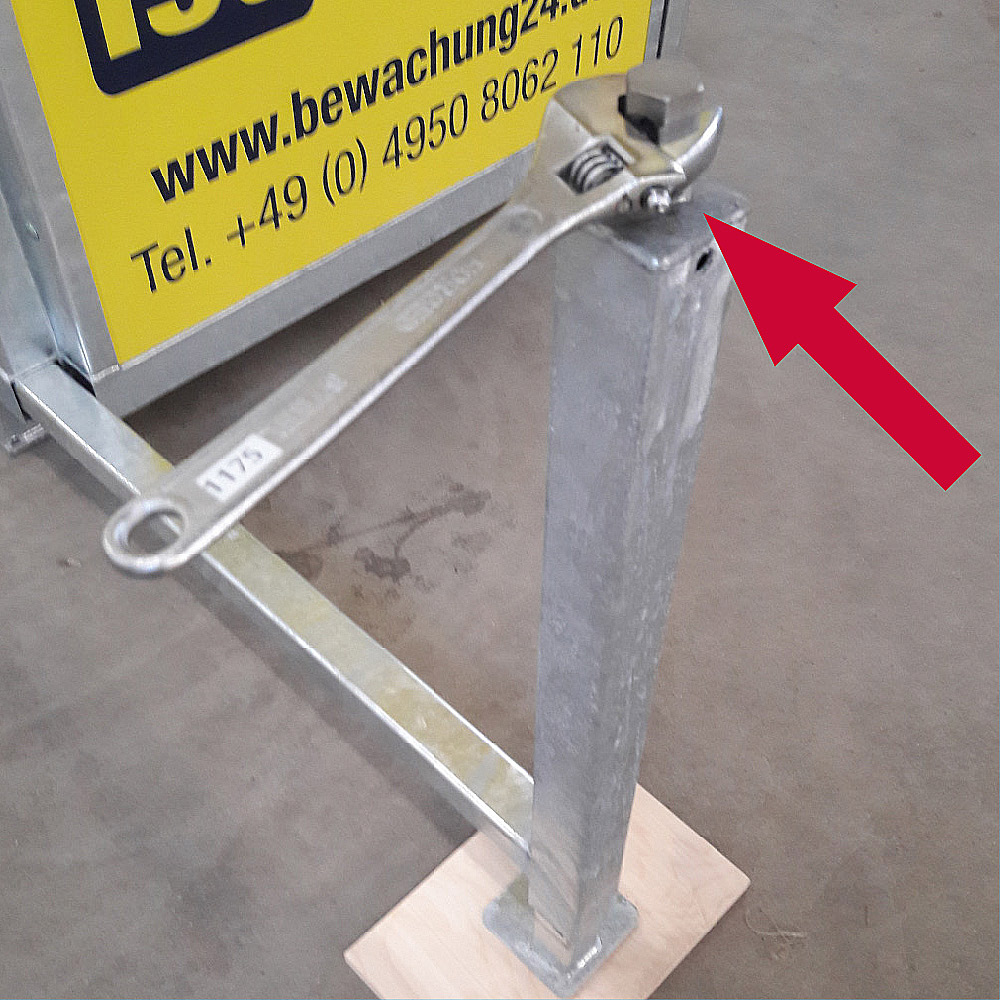

Fäll ner fötterna med en 24 mm nyckel.

Sänk fötterna med en 24 mm nyckel.</p> <p>

Nivellera systemet med fötterna.

VIKTIGT: Kontrollera underlaget efter kraftig nederbörd. Stödbenen får inte sjunka ner i marken.

4. ANSLUT VIDEOVAKTEN TILL STRÖMFÖRSÖRJNINGEN

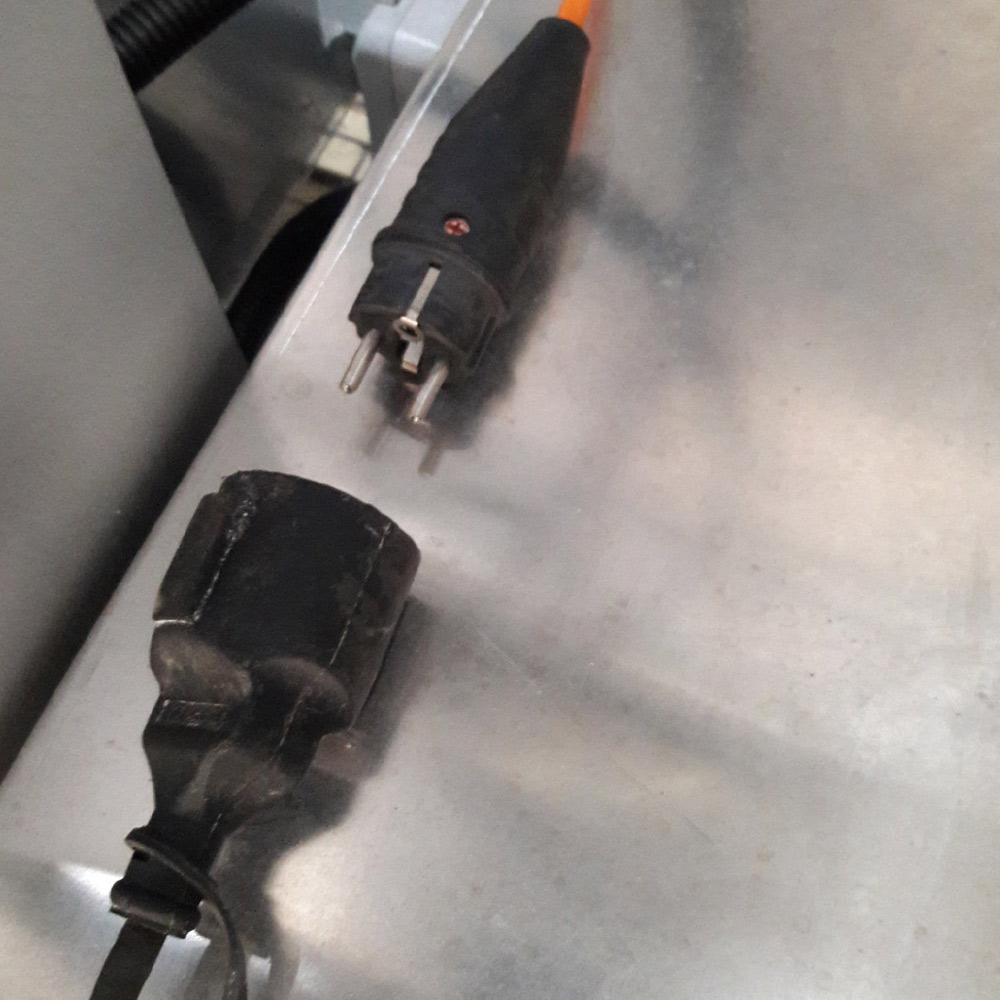

Anslut uttaget på kundens strömförsörjning till kontakten på VIDEO GUARD.

Skyddslåda inkl. Stickpropp och uttag i vänster materialbox

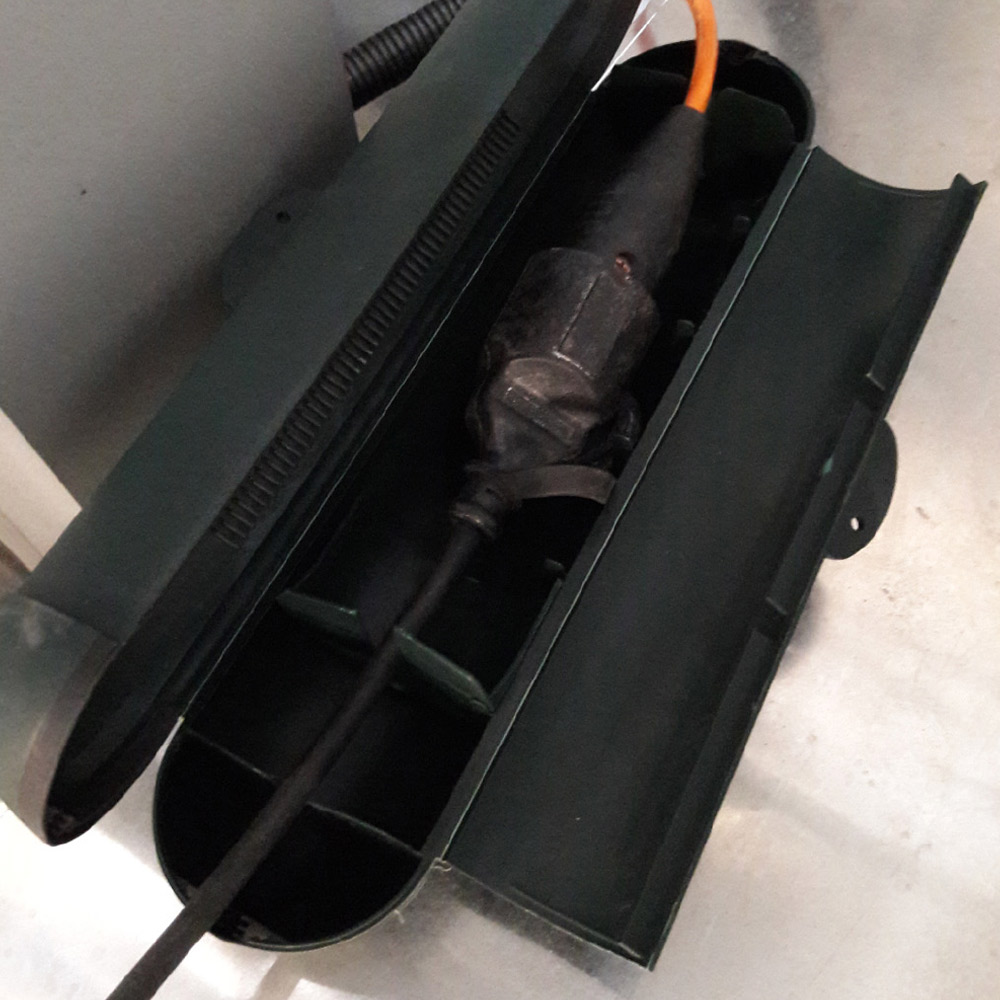

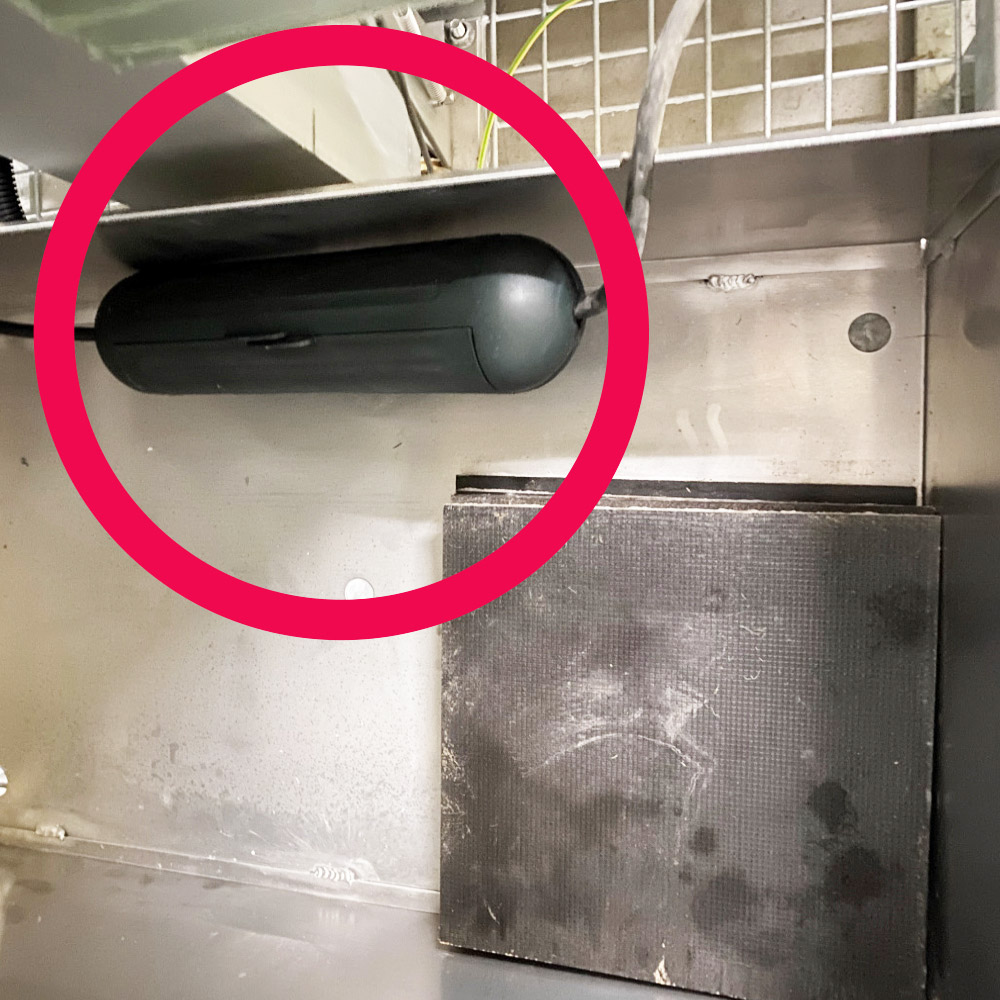

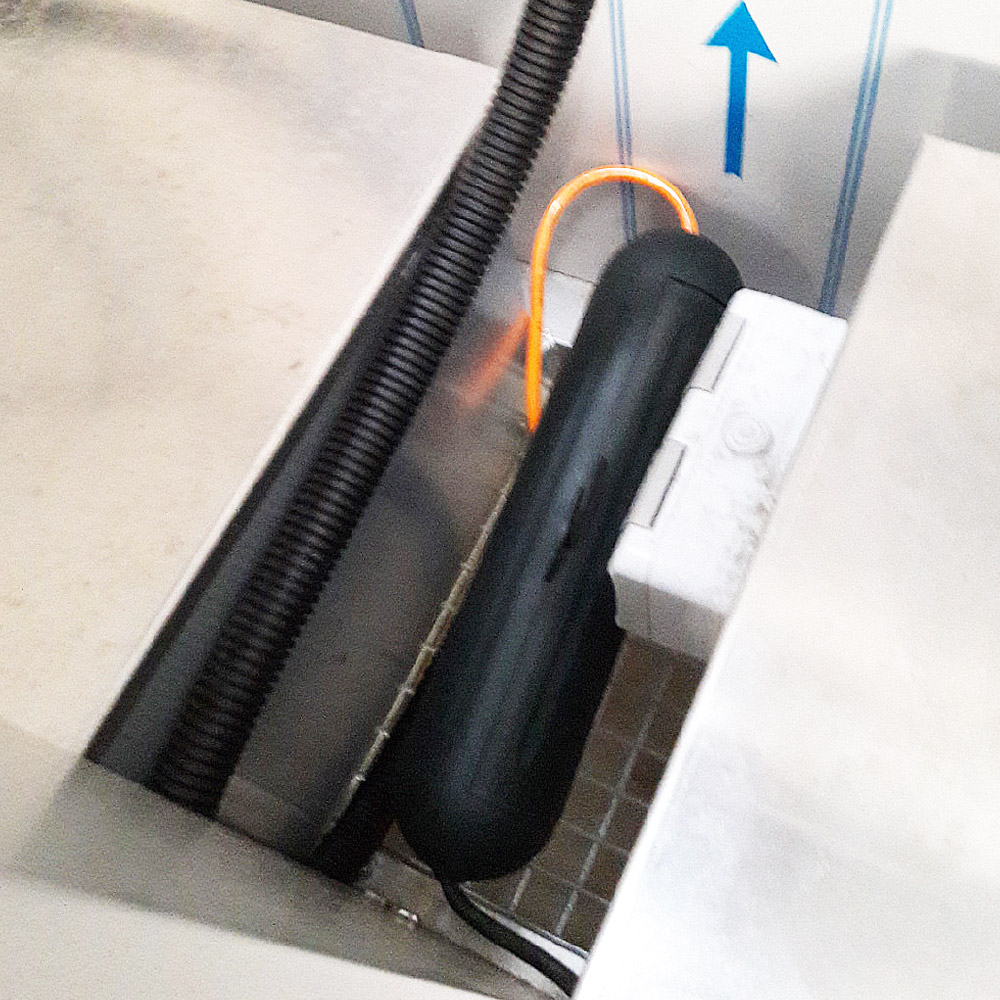

Placera stickproppen och uttaget i skyddslådan. Skyddsboxen är placerad i den vänstra batterilådan.
Skyddslåda inkl. Stickpropp och uttag i vänster materialbox
Skyddslåda inkl. Placera stickproppen och uttaget i den vänstra materialboxen och dra strömkabeln genom de avsedda skårorna.
Skyddslåda inkl. Placera stickproppen och uttaget i den vänstra materialboxen

ELLER

Strömförsörjning

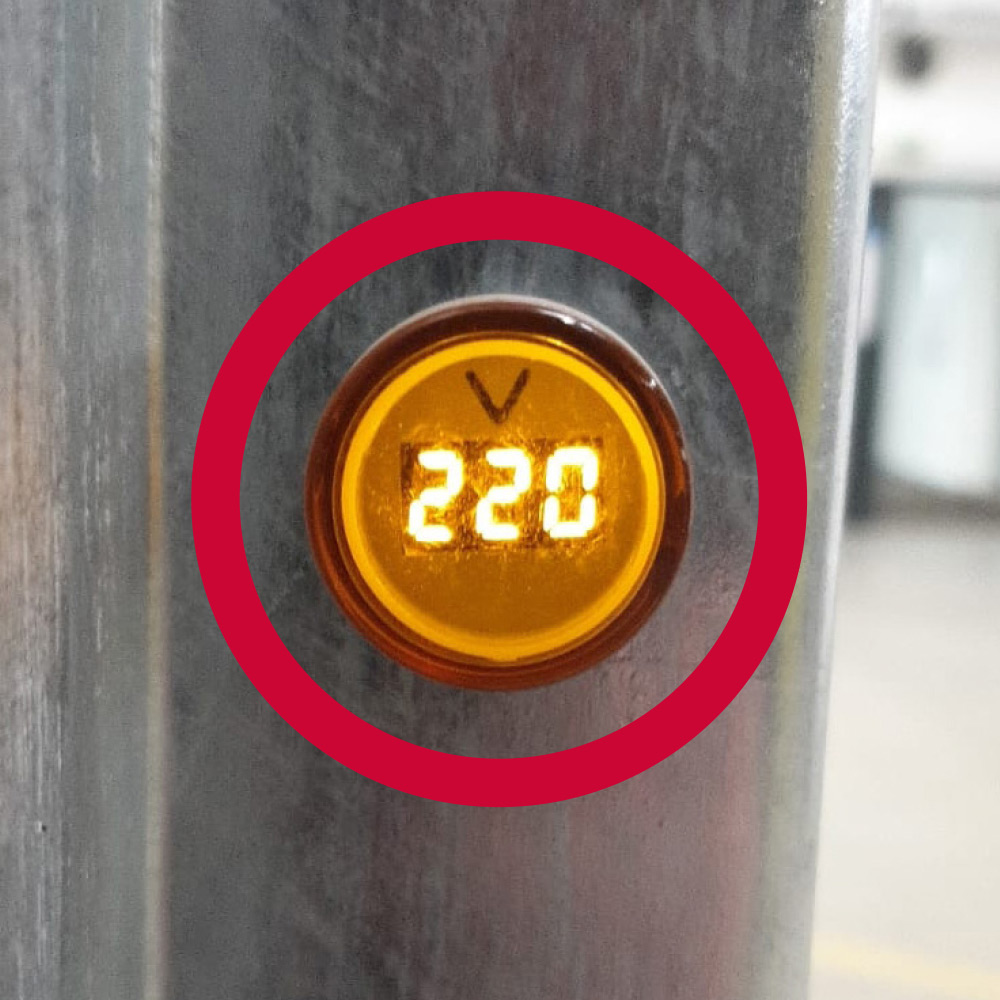

Systemet är korrekt strömförsörjt när voltmätaren på höljet visar 220 V. Nivellera systemet med fötterna.



5. RIKTA IN KAMEROR FÖR VIDEOÖVERVAKNING

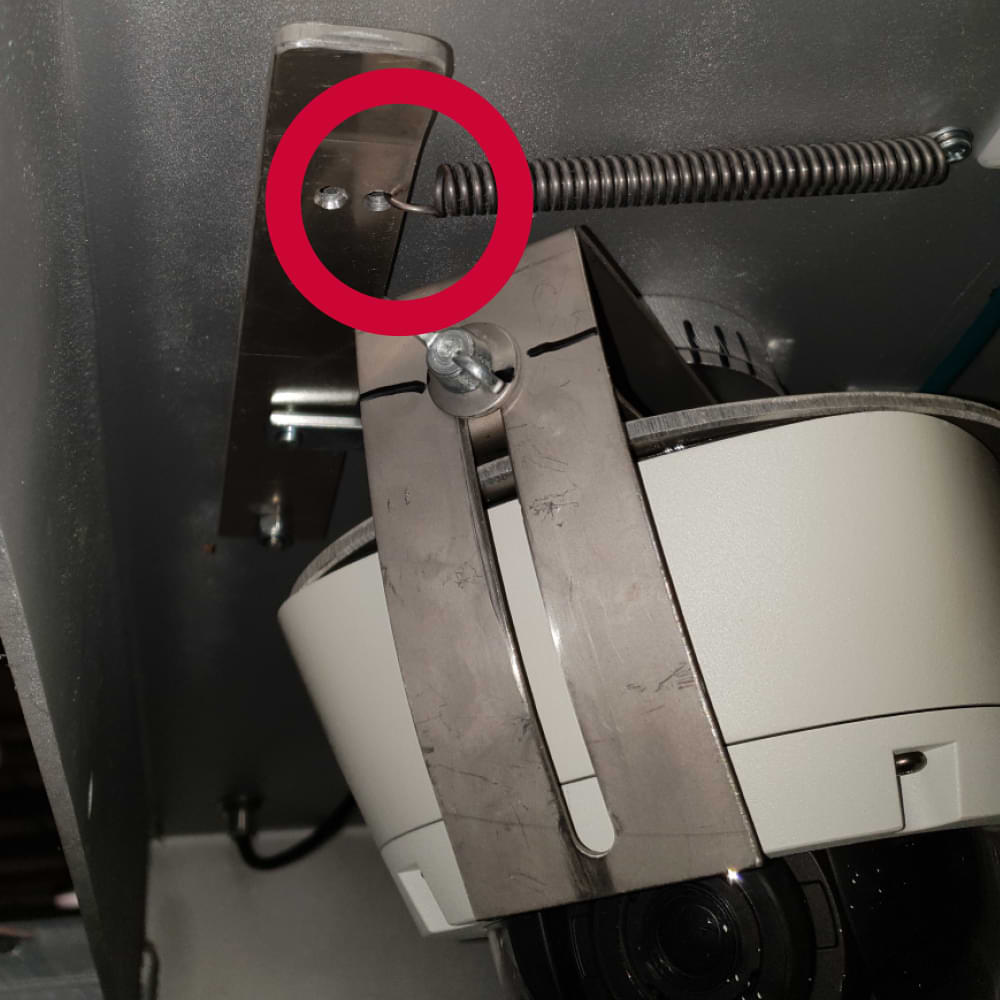

För att vrida kameran drar du i spaken och vrider kameran med vridbordet. Släpp klämkranen för att låsa fast den i det nya läget.

Videoskydd Ultrainstruktioner Bild 12

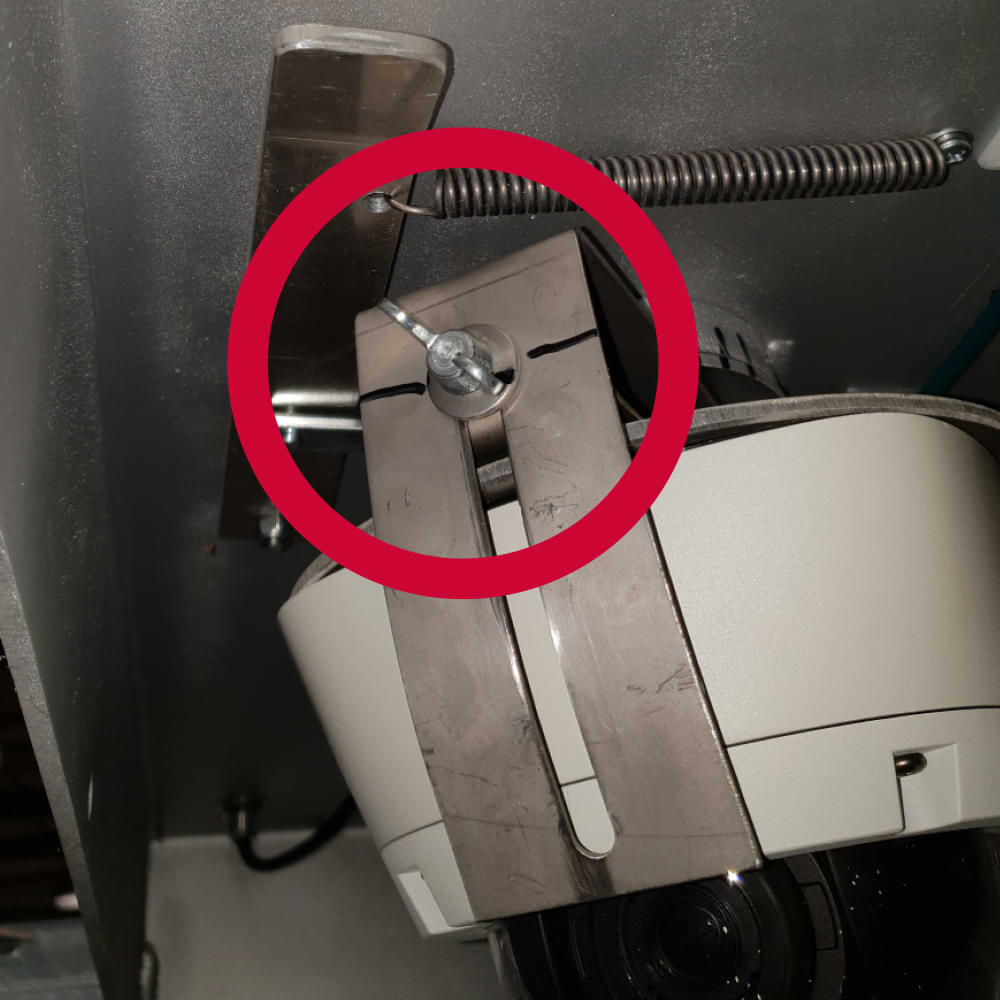

För att vinkla kameran lossar du vingskruven, vinklar kamerafästet till önskad position och drar åt vingskruven igen.

Videoskydd Ultrainstruktioner Bild 13
VIKTIGT: Om VIDEO GUARD eller kamerorna har justerats eller roterats måste ISG:s tekniska servicecenter kontaktas för en justering av analysproceduren (setup).

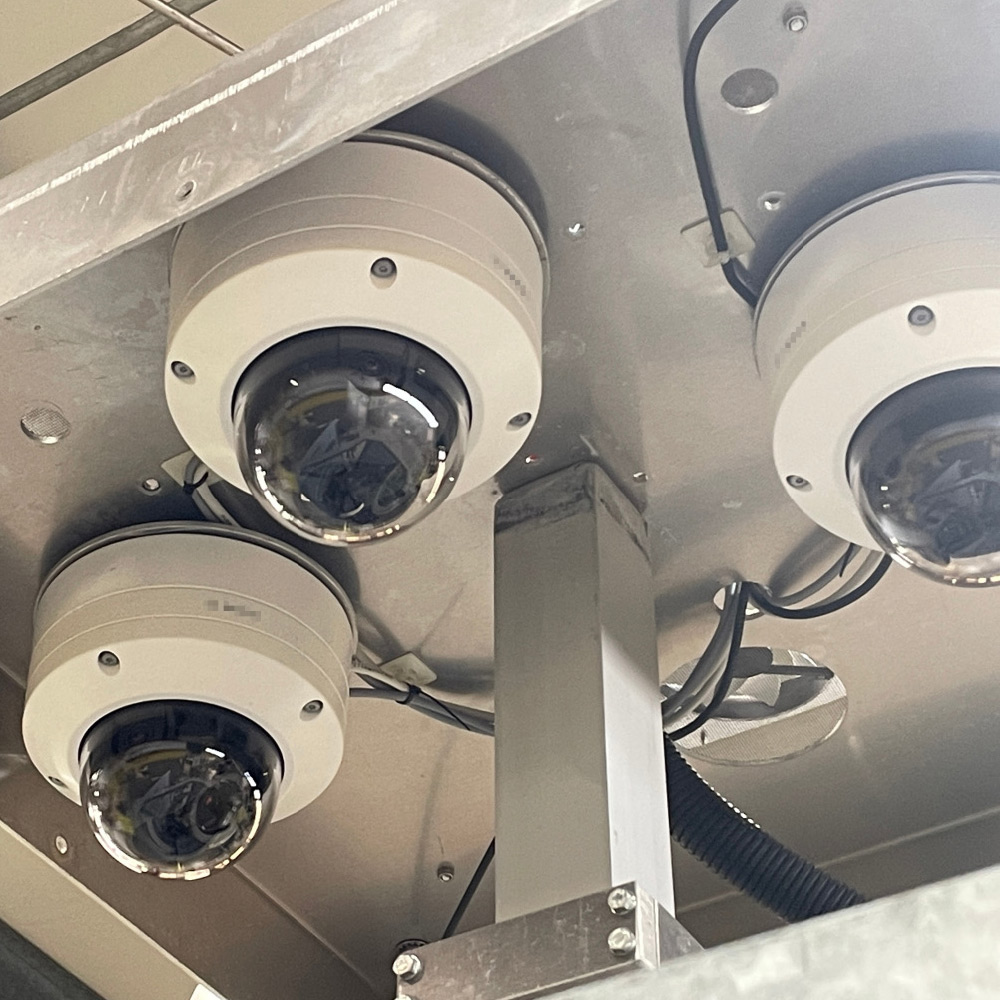

Om du inte kan känna igen några spännspakar på kamerorna ställs kamerorna in via fjärråtkomst.
Dessa är följande:
Kameror via fjärråtkomst
VIKTIGT: Inställningarna för synfältet och kamerapositionerna görs med hjälp av PTRZ-funktionen. Detta utförs därför på distans av en tekniker.
Vänligen informera den tekniska avdelningen på:
+46 10830550

(kl. 8.00-17.00)

om du vill sätta upp eller flytta en VIDEO GUARD.

6. INRIKTNING AV VIDEOSKYDDETS INFRARÖDA STRÅLKASTARE

Om kamerorna har justerats måste de infraröda strålkastarna riktas in på motsvarande sätt.

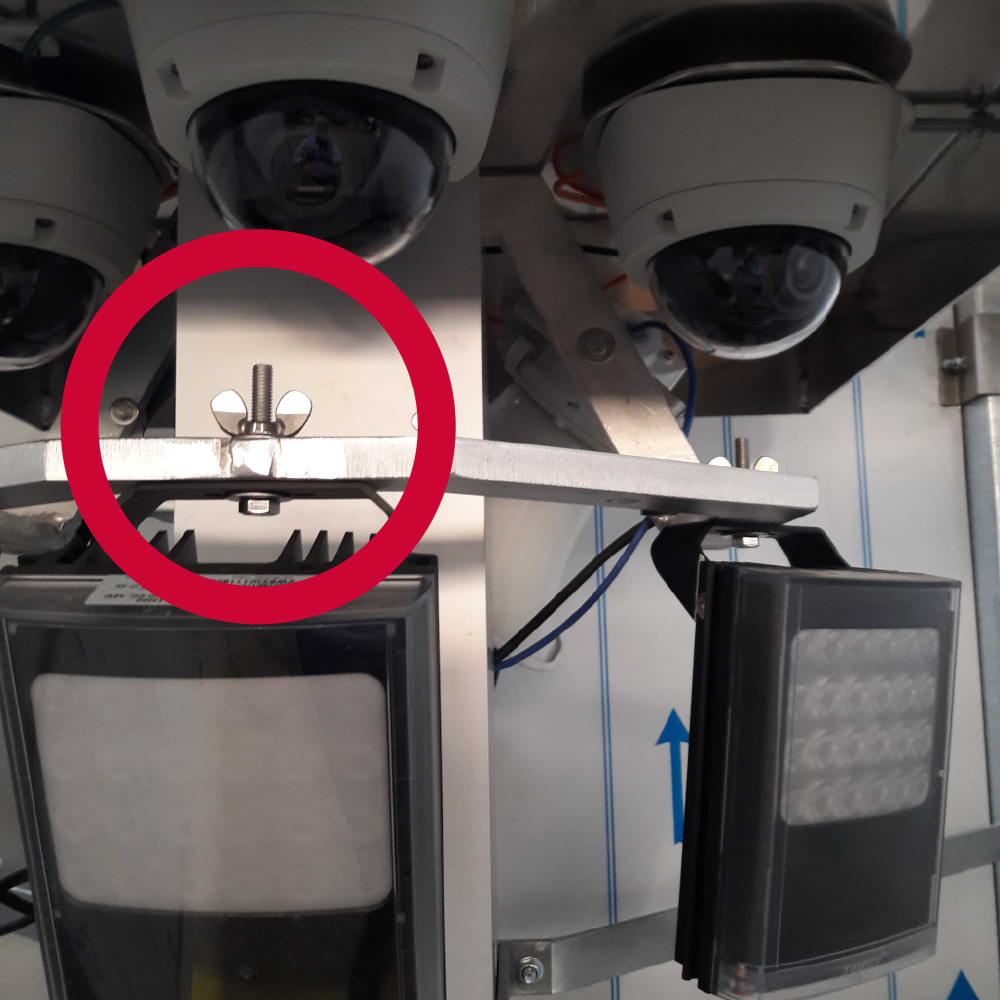

Lossa vingmuttern på de infraröda strålkastarna.

Videoskydd Ultrainstruktioner Bild 14

Rikta in den infraröda strålkastaren i kameralinsens betraktningsriktning.

Dra åt vingmuttern på den infraröda strålkastaren handfast.

VIKTIGT: De infraröda strålkastarna måste alltid riktas i samma riktning som kameralinsen.

Observera att reflekterande material (bommar/varningsmarkeringar) kan störa kamerabilden. Om möjligt måste dessa avlägsnas från det övervakade området.

7. FÖRLÄNG VIDEOSKYDDSMASTEN

Vrid mastveven medurs och höj masten så långt den går.

Videoskydd Ultrainstruktioner Bild 15

Var uppmärksam på kabelrörets dragning så att det inte fastnar och slits av.

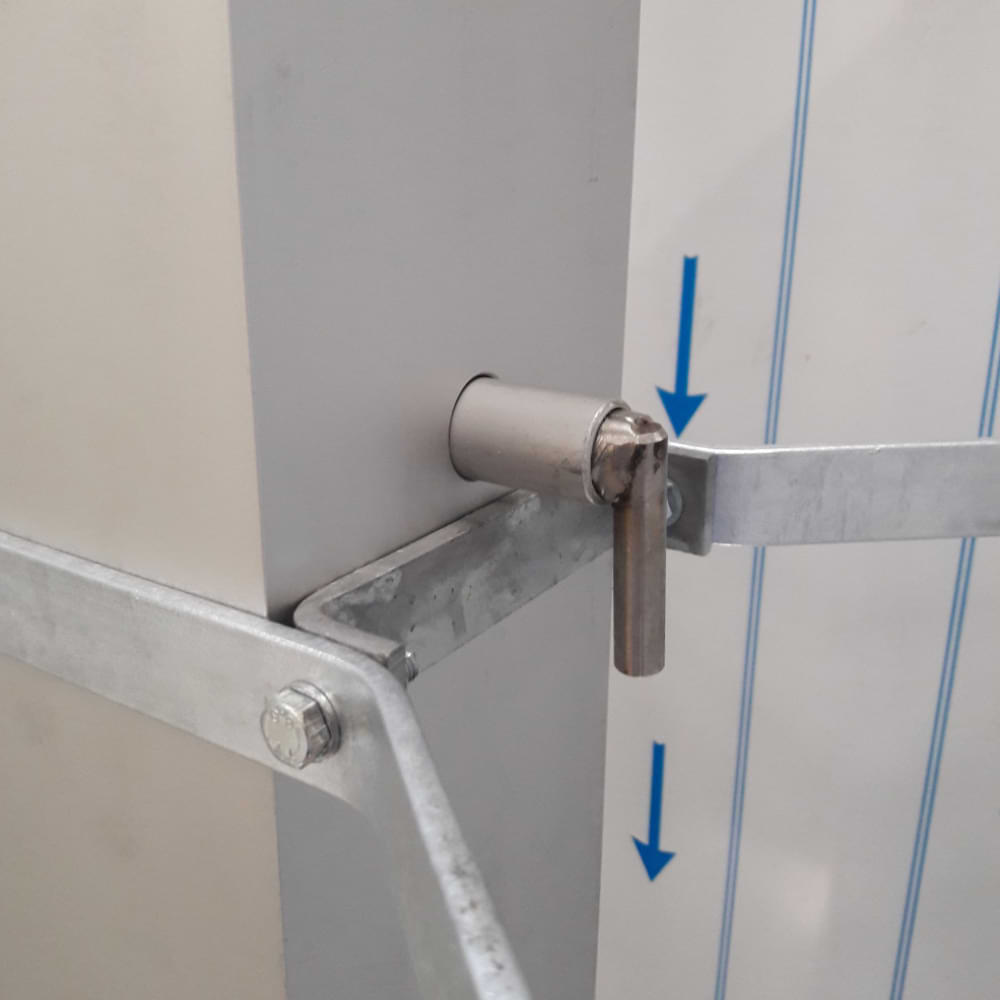

För in säkerhetsbulten (vänster batterilåda) med skåran uppåt i hålet på sidan av masten.

Videoskydd Ultrainstruktioner Bild 16

Veva ner masten något så att den vilar på säkerhetsbulten och är avlastad.

Videoskydd Ultrainstruktioner Bild 17

VIKTIGT: Från vindstyrka 8 måste masten fällas in av säkerhetsskäl.

Vid fel eller blockering i masten, vänligen kontakta ISG per telefon. Försök inte att utföra några reparationer själv.

8. SLÅ PÅ VIDEOVAKTEN

ALTERNATIV 1 MED LADDARE

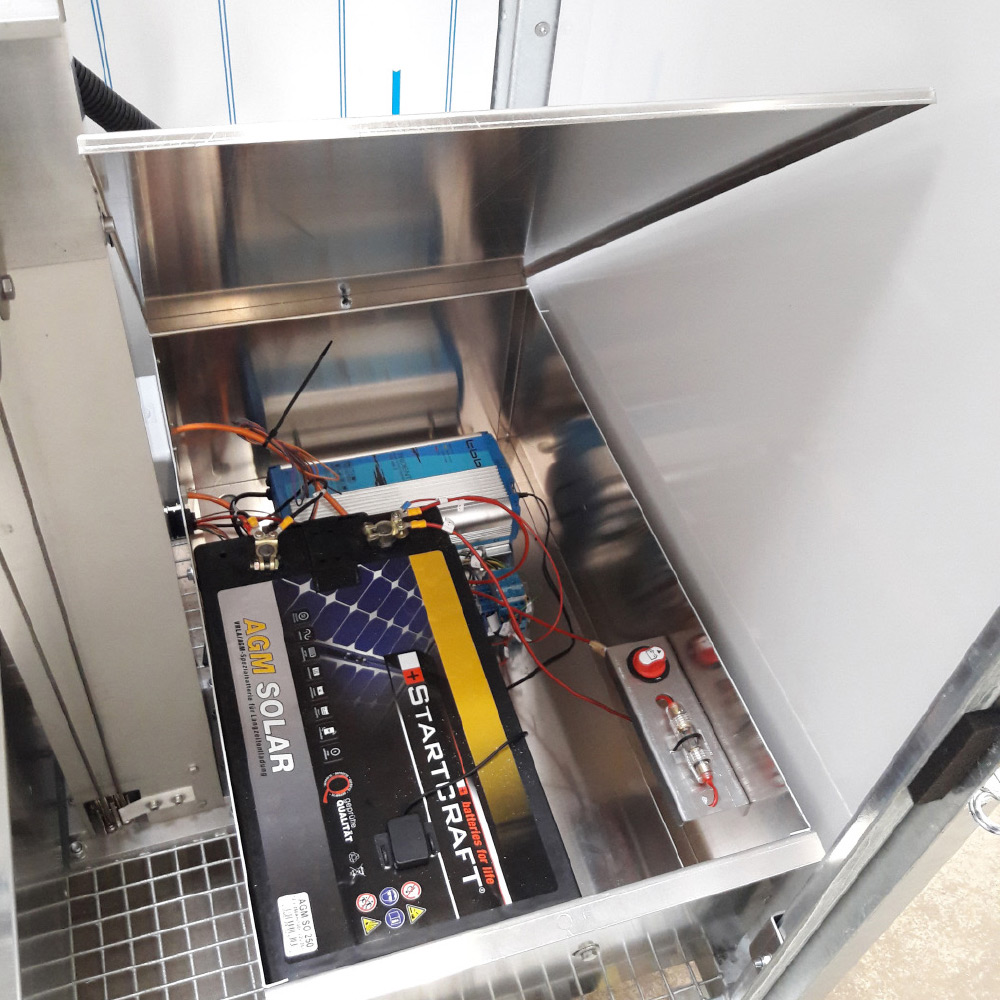

Lyft på locket till den högra batterilådan.

Videoskydd Ultrainstruktioner Bild 17

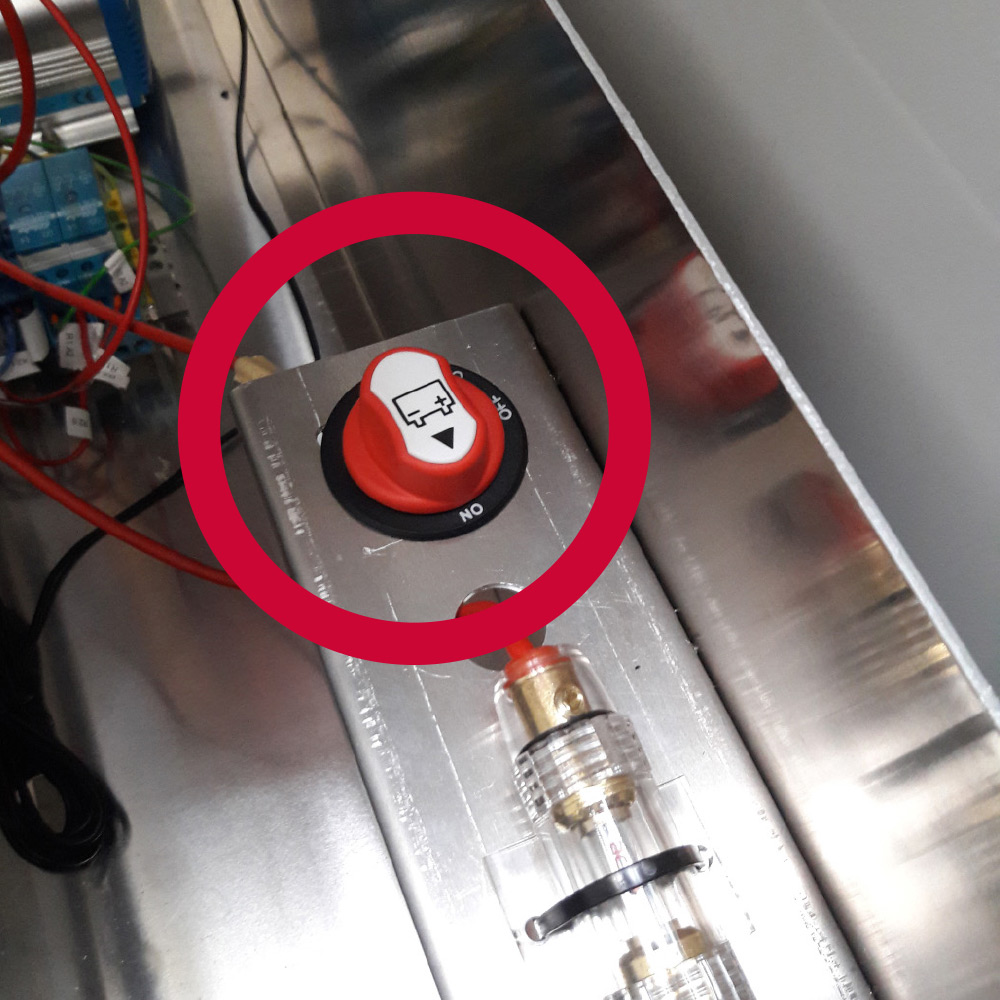

Ställ den röda strömbrytaren på ”ON”.
Videoskydd Ultrainstruktioner Bild 17
Stäng batterilådans lock för att förhindra att vatten tränger in.

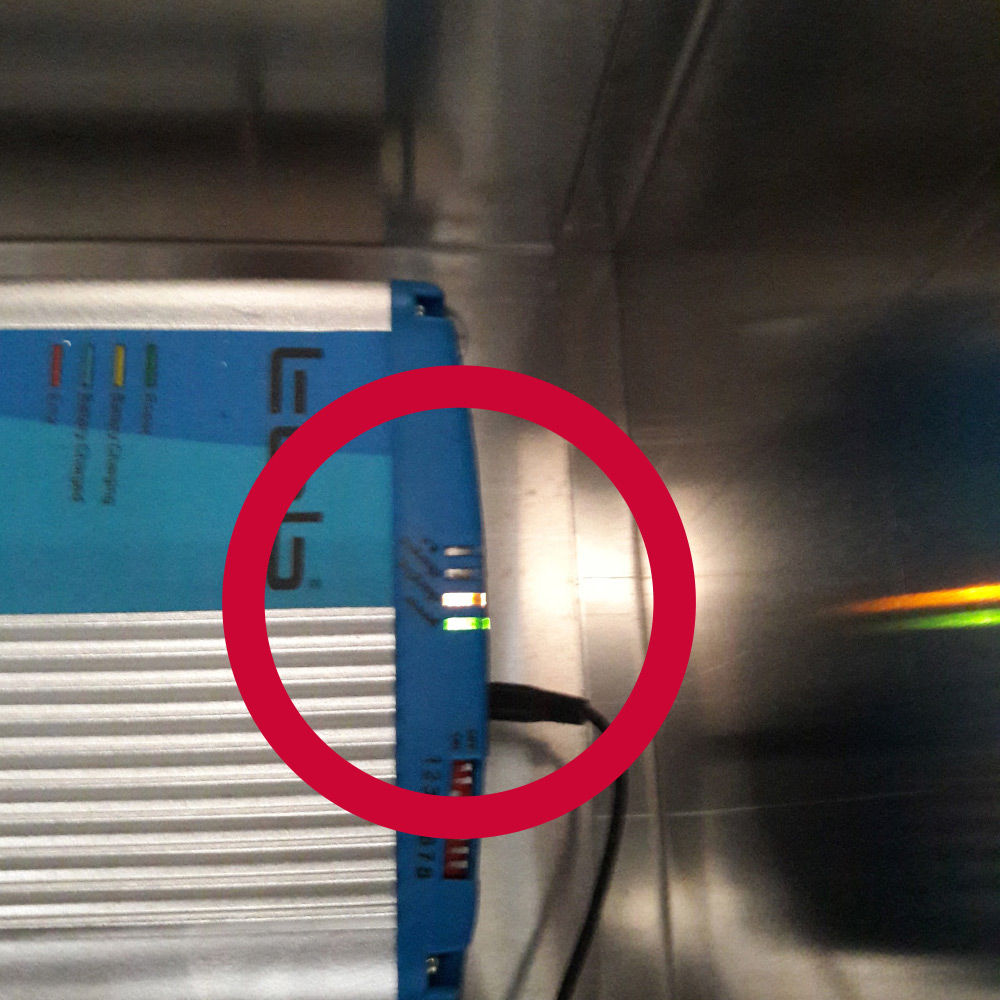

VIKTIGT: Systemet är korrekt strömförsörjt när två lysdioder på batteriladdaren tänds/blinkar och voltmätaren på höljet visar > 220 V.
Videoskydd Ultrainstruktioner Bild 17
Videoskydd Ultrainstruktioner Bild 17

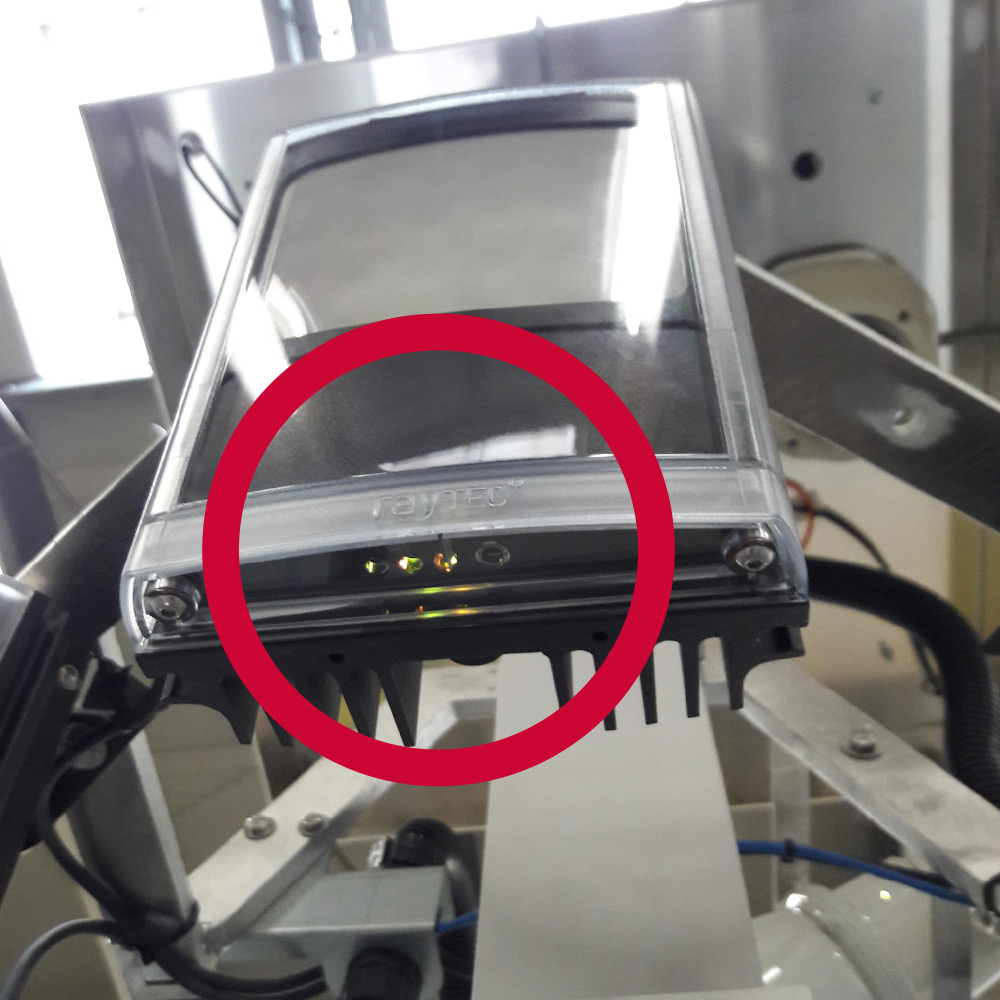

Systemet är korrekt inkopplat när två LED-lampor på IR-strålkastarna (på masten) tänds/blinkar.
Videoskydd Ultrainstruktioner Bild 17

ALTERNATIV 2 MED USV

(UPS = avbrottsfri strömförsörjning)

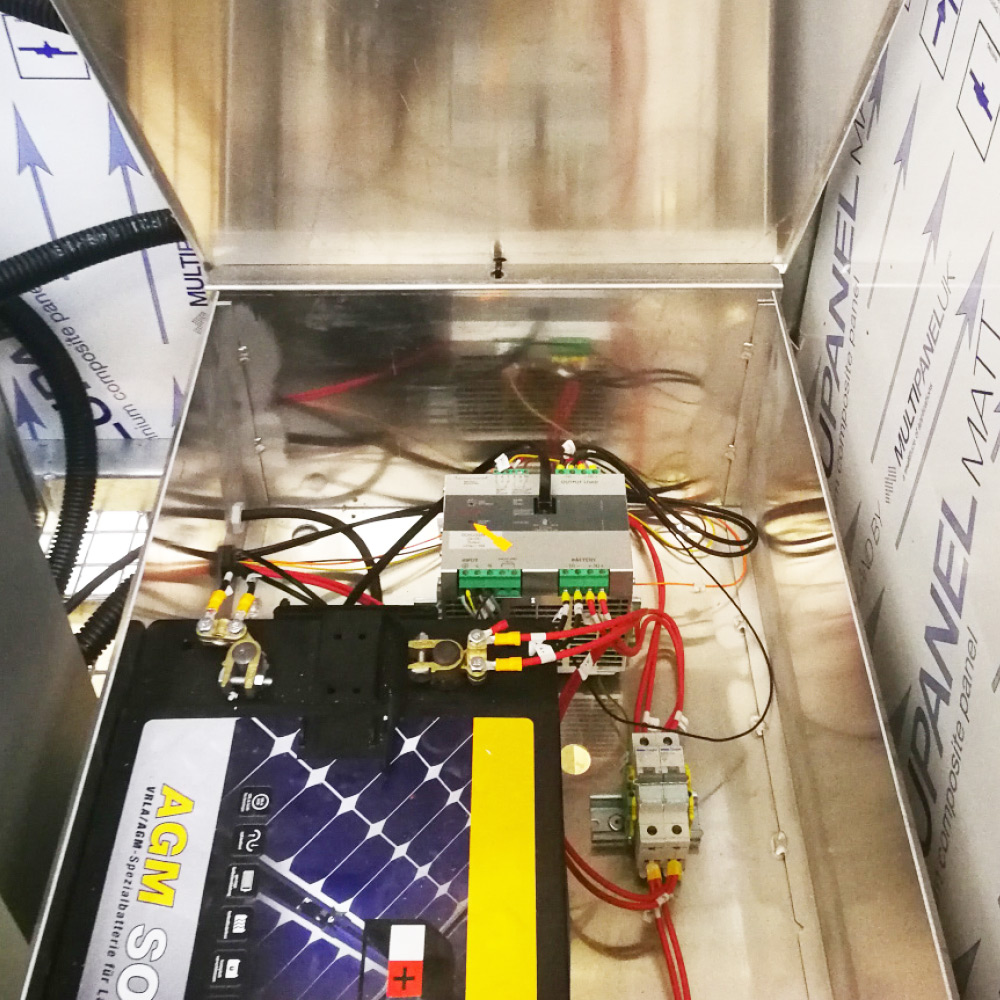

Lyft på locket till den högra batterilådan.

Videoskydd Ultrainstruktioner Bild 17

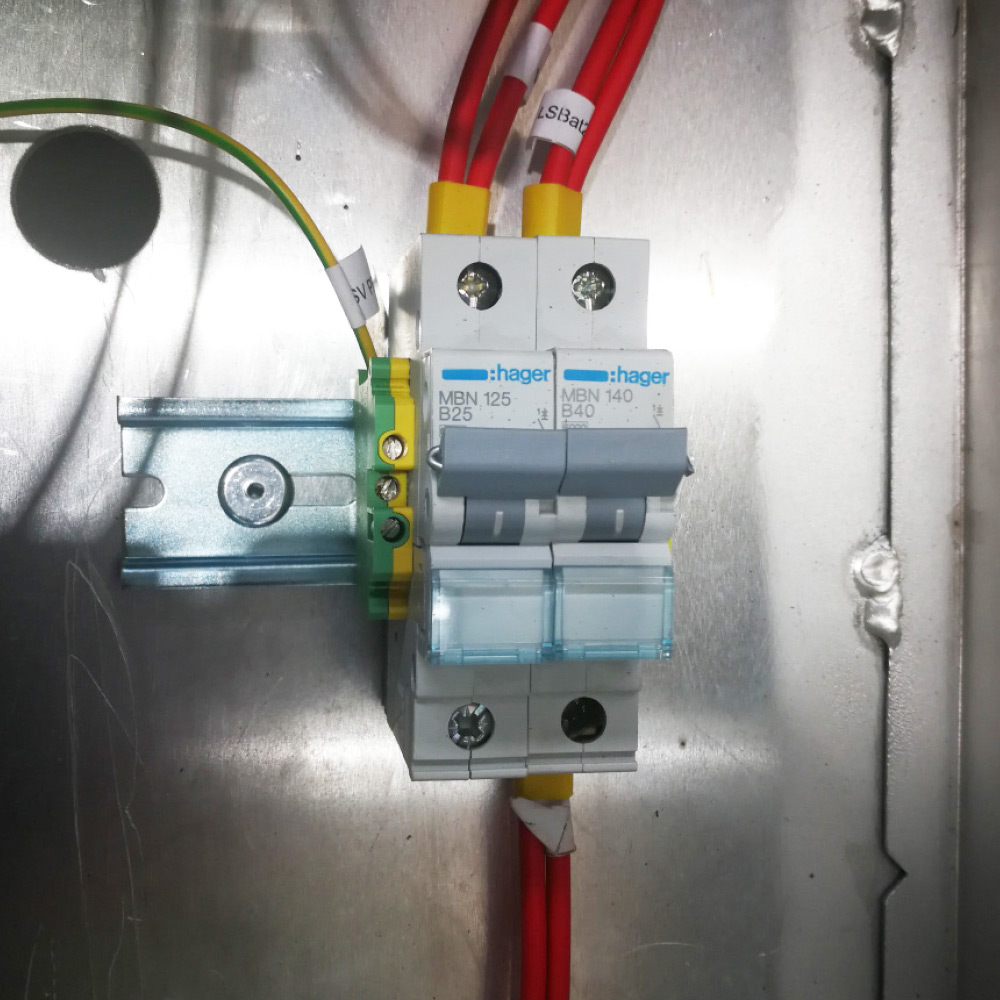

Sätt i säkringen.
Videoskydd Ultrainstruktioner Bild 17

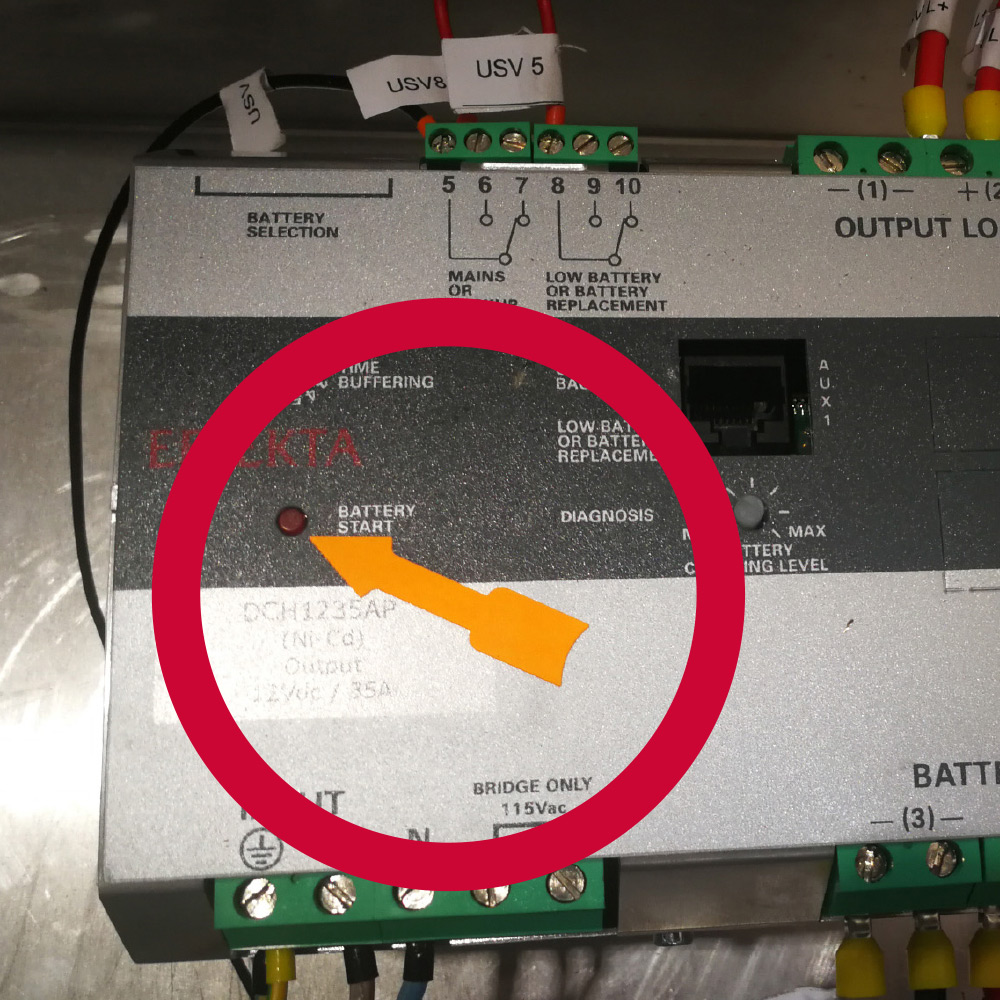

Om det inte finns någon 230 V-strömförsörjning på UPS:en trycker du på ”Battery START” (orange pil).
  • VIDEO GUARD drivs sedan med batteridrift.
  • Upprätta 230 V strömförsörjning så snart som möjligt.
Videoskydd Ultrainstruktioner Bild 17
VIKTIGT: Systemet är korrekt strömförsörjt när LED-lampan ”MAINS or Backup” är släckt.
Systemet är korrekt inkopplat när LED-lampan ”Diagnosis” på UPS:en blinkar och LED-lampan ”MAINS or Backup” är släckt och två LED-lampor på IR-strålkastarna (på masten) lyser/blinkar.

9. CHECKLISTA FÖR INSTALLATION AV VIDEOSKYDD

You are currently viewing a placeholder content from YouTube. To access the actual content, click the button below. Please note that doing so will share data with third-party providers.

More Information
Unblock content Accept required service and unblock content
  • VIDEO GUARD är inriktad på dörren som vetter mot det område som ska övervakas.
  • VIDEO GUARD:s stödben är helt utdragna och nedfällda.
  • VIDEO GUARD står horisontellt.
  • Stödbenen får inte sjunka in.
  • VIDEO GUARD är ansluten till strömförsörjningen.
  • Kontakten och uttaget skyddas av skyddslådan.
  • Kameror och infraröda strålkastare pekar i samma riktning.
  • Masten är helt utsträckt och säkrad med sprinten.
  • VIDEO GUARD är inkopplad.
  • ISG:s tekniska servicecenter kontaktades för installation.
  • Dörren är låst.

10. INSTALLERA PROGRAMVARA FÖR VIDEOÖVERVAKNING

För att konfigurera analysprogrammet, vänligen kontakta våra tekniker per telefon:

+46 10830550

(kl. 8.00-17.00)

VIKTIGT: Om VIDEO GUARD eller kamerorna har justerats eller roterats måste ISG:s tekniska servicecenter kontaktas för en justering av analysproceduren (setup).
